BSOR / BSOY

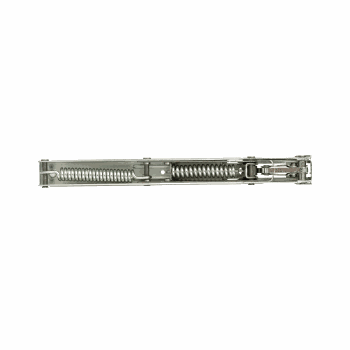

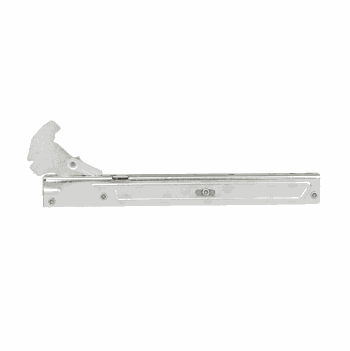

Bisagra para puerta de horno con cinemática de punto fijo simple: el resorte compensa el peso de la puerta; el rango útil de apertura es de 0 a 87°. Las holguras en los pivotes y el acabado/lubricación son determinantes para la estabilidad térmica y la repetibilidad del par.
Ficha técnica consolidada
Aplicación prevista:
Puertas de horno doméstico / industrial liviano
Arquitectura:
Bisagra de punto fijo simple con cuerpo/brazos estampados, eje/pivote y resorte de compensación
Peso admisible de puerta:
Hasta 10 kg
Ángulo de apertura / balanceo:
0–87°
Prueba Dinámica:
Hasta 25.000 ciclos
Temperatura de trabajo:
130 °C
Posiciones especiales:
Pre-carga 50°
Fuerza de cierre (referencia):
6,40 kg a 7,90 kg
Análisis de ingeniería
Diseño/materiales (generales):
Acero al carbono con zincado/pasivado. Lubricación alta temperatura
Seguridad y montaje:
VDE anti-pinzamiento; fijación frontal y removilidad con gancho
Modelos de cocinas
| BSOR001 | ORBIS - VOLCAN |
| BSOY001 | ORMAY-GAS hasta 10 kg |
| BSOY002 | ORMAY-GAS |
| BSOY003 | ORMAY-ELÉCTRICO |
Gráfica / Medidas
Guía de reemplazo de bisagras para hornos de cocina
Conocé el paso a paso para cambiar tu bisagra en 15 minutos
